ACP-bladgids: structuur, brandclassificaties, productie- en aankoopchecklist

Twee offertes voor hetzelfde gevelpakket kunnen dertig procent uit elkaar liggen, terwijl op beide specificatiebladen ACP staat. De opening bevindt zich meestal in het midden van het paneel: de ene plaat heeft een kern van polyethyleen, de andere een minerale brandwerende kern, en die enkele laag bepaalt de brandclassificatie, de prijsklasse en de gebouwen waar het materiaal legaal mag worden geïnstalleerd. Een ACP-plaat, een afkorting voor aluminium composiet paneelplaat, is een sandwich van twee dunne aluminium huiden die aan een kern zijn gebonden. Goed gespecificeerd, het levert vlakheid, stijfheid en lichtgewicht in één materiaal; slecht gespecificeerd, verandert het in een compliance- en aansprakelijkheidsprobleem.

Waar een ACP-blad van is gemaakt

Elk ACP-blad volgt dezelfde constructielogica. Twee aluminium huiden, gewoonlijk 0,3 tot 0,5 mm dik en gewalst uit legeringen uit de 1xxx- of 3xxx-serie, bevatten een kern van polyethyleen (PE), met mineralen gevulde brandvertragende (FR) verbinding, of een dichte minerale kern van A2-kwaliteit. Totale diktes van 3, 4, 5 en 6 mm dekken de meeste projecten, en 4 mm is de standaard voor buitenmuren. Standaard rolbreedtes van 1.220 tot 1.575 mm worden paneelbreedtes van hetzelfde bereik, en omdat de productie continu vanaf de rol loopt, zijn snijlengtes van 4 tot 6 meter eerder routine dan speciale bestellingen.

De afwerking leeft op de huiden. Polyesterverf is geschikt voor binnenpanelen, terwijl een PVDF-toplaag van ongeveer 25 tot 30 micron over een primer het geaccepteerde buitensysteem is omdat het kleur en glans vasthoudt tegen UV-blootstelling. Het sandwich-effect verklaart het mechanisme: het scheiden van twee dunne huiden met een lichte kern vermenigvuldigt de buigstijfheid, zodat een plaat van 4 mm zich gedraagt ​​als een veel zwaardere plaat terwijl hij ongeveer 6 tot 8 kg per vierkante meter weegt. Diezelfde structuur maakt de kenmerkende fabricagemethode mogelijk, waarbij een V-groef in de achterhuid ervoor zorgt dat het paneel kan worden opgevouwen tot knapperige trays en hoekcassettes.

Brandclassificaties: de grens tussen PE-, FR- en A2-kernen

De kern is de scheidslijn in deze branche. PE-kernplaten zijn goedkoop, gemakkelijk op te vouwen en volkomen legitiem voor bewegwijzering en interieurs, maar ze branden en druipen, en veel landen beperken of verbieden ze nu op gevels boven een bepaalde hoogte. Met mineralen gevulde FR-kernen bereiken doorgaans klasse B volgens EN 13501-1, terwijl dichte minerale kernen A2-s1,d0 bereiken, de kwaliteit die de meeste hoogbouwcodes verwachten. In Noord-Amerika spelen de ASTM E84-indices voor vlamverspreiding en rookontwikkeling een gelijkwaardige rol. Lees de classificatie die op een testcertificaat staat, en niet het marketingwoord brandveilig, voordat een paneel aan een gevelspecificatie wordt toegevoegd.

Het radardiagram vat de afwegingen samen in één weergave, waarbij gebruik wordt gemaakt van scores die typische sectorervaring weerspiegelen in plaats van afzonderlijke laboratoriumwaarden. Het PE-profiel verklaart waarom het materiaal nog steeds verkoopt: het is goedkoop, vouwt gemakkelijk en blijft plat, maar brandveiligheid en code-acceptatie staan ​​onderaan. Het FR-profiel is de evenwichtige middenweg, waarbij een bescheiden kostenpremie wordt ingewisseld voor een klasse B-rating die het meeste werk in het middensegment mogelijk maakt. Het A2-profiel strekt zich uit tot de buitenste rand op het gebied van brandveiligheid en acceptatie van de code, precies wat de specificaties van hoogbouw vereisen, terwijl de vervormbaarheid en kostenscores de prijs van die naleving laten zien. Minerale kernen zijn stijver te routeren en te vouwen, en de strengere procescontrole erachter zorgt voor extra kosten.

Om alle drie de kwaliteiten op één voetafdruk te produceren, is een lijn nodig die zonder giswerk kernformuleringen en bindingsparameters kan wisselen:

A2/B1 Tweerichtingsproductielijn voor metalen composietpanelen Een lijn voor twee doeleinden die op één voetafdruk schakelt tussen PE/B1 en klasse A brandwerende kernproductie, passend bij de voorgaande discussie over lijnen die kernformuleringen en verbindingsparameters veranderen zonder giswerk. Bekijk Product →

Hoe een ACP-blad op een doorlopende lijn wordt gemaakt

Bijna alle ACP-platen van hoge kwaliteit komen van een doorlopende lijn van spoel tot paneel, en elke fase laat een vingerafdruk achter op het afgewerkte paneel. De aluminium spoelen aan de boven- en onderkant zijn afgewikkeld en gesplitst voor een ononderbroken invoer. Een reinigings- en chemische voorbehandeling conditioneert het oppervlak zodat verf en lijm grip kunnen krijgen. Rollen die niet voorgeverfd zijn gekocht, gaan door primer- en topcoatstations met uithardingsovens. De kern, of het nu gaat om geëxtrudeerde PE of bijgeleverde minerale platen, wordt voorzien van een thermische kleeffilm, verwarmd totdat de film activeert en tegen beide huiden gedrukt in een knijproleenheid. Koeling, randafwerking en op lengte knippen sluiten de run af.

Temperatuurregeling in deze volgorde scheidt een paneel dat tientallen jaren vast blijft zitten, van een paneel dat binnen een jaar delamineert.

Het lijndiagram toont een representatief thermisch profiel van de ingang van de batterij tot de uitgang van het paneel, waarbij waarden worden gegeven als typische instelpunten in plaats van vaste recepten. De zachte klim door het afrollen, reinigen en drogen verwijdert vocht zonder het aluminium te beschadigen. De uithardingszone piekt rond de 225 omdat de verfchemie volledige vernetting nodig heeft voor hechting en weersbestendigheid. De temperatuur daalt vervolgens rond de 200°C in de lamineerzone, het venster waar de zelfklevende film wordt geactiveerd en in de microtextuur van de huiden vloeit. De knijpfase houdt die warmte onder druk zodat de verbindingslijn zich gelijkmatig vormt, en de laatste daling naar de omgeving vergrendelt de verbinding vóór het snijden. Daarom komt de koeldiscipline direct naar voren in de resultaten van de afpeltest.

Lijnen gewijd aan niet-brandbare output volgen hetzelfde skelet met strakkere procesvensters:

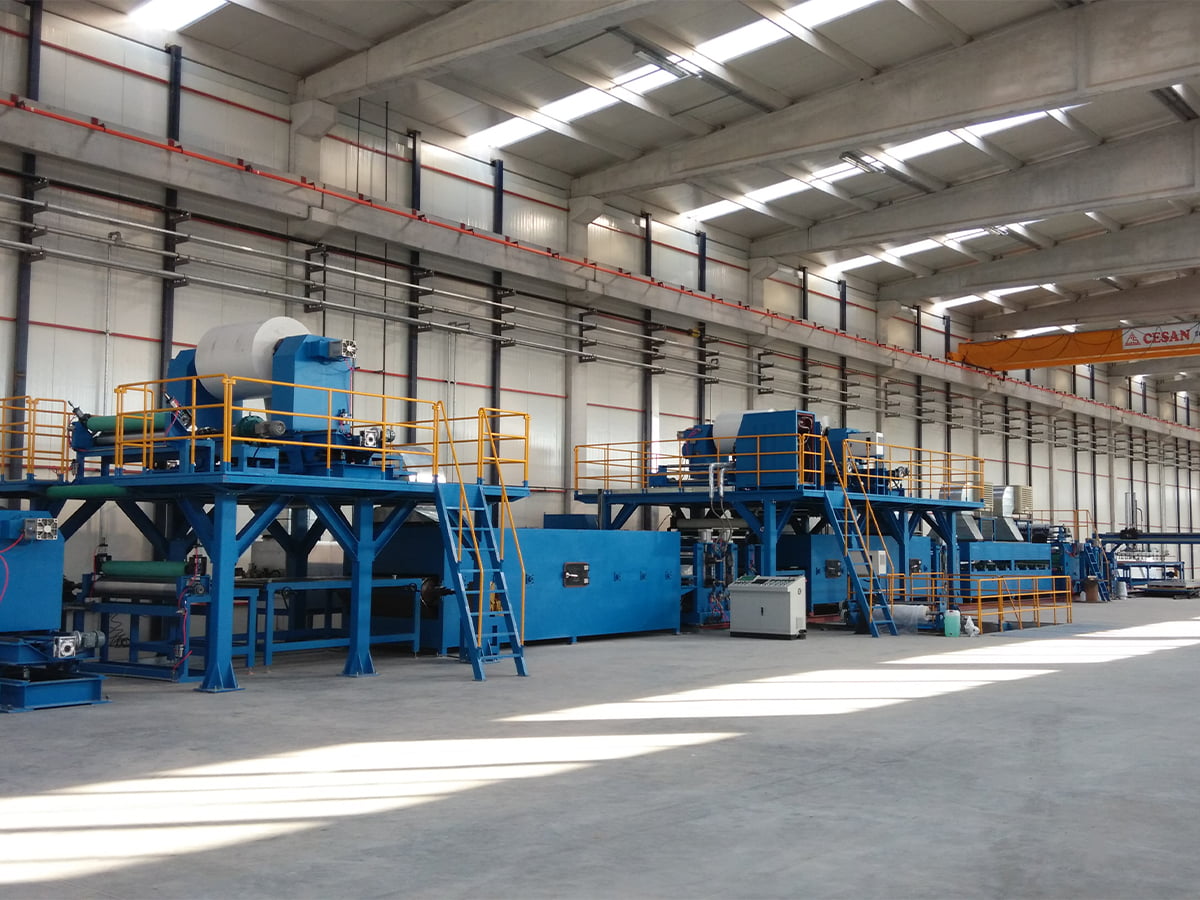

A2-rolproductielijn / A2 ACP-composietlijn Een speciale lijn voor niet-brandbare A2-uitvoer, die hetzelfde continue proces van spoel tot paneel volgt als beschreven, maar met strakkere procesvensters, waardoor deze relevant is voor fabrieken die zich richten op brandwerende paneelkwaliteit. Bekijk Product →

Kwaliteitsbenchmarks en toleranties die u moet controleren voordat u koopt

De meeste kwaliteitsgeschillen zijn terug te voeren op een handvol meetbare eigenschappen, dus noteer deze in het contract. Controleer de huiddikte met een micrometer, omdat een huid van 0,4 mm, verkocht als 0,5 mm, de meest gebruikelijke manier is om de marge te verbergen. Controleer de totale coatingopbouw met een meter en verwacht PVDF-systemen van 25 micron of meer. Vraag naar afpelsterktecijfers, gewoonlijk gespecificeerd op 4 N/mm of hoger voor kwaliteitspanelen, en naar buiglimieten gemeten over een overspanning van twee meter. Gewicht is de goedkoopste controle van allemaal, omdat een plaat die ondergewicht heeft ten opzichte van zijn nominale bouw, toegeeft dat de kern of de huiden dun zijn.

Het kolomdiagram vergelijkt typische gewichten per vierkante meter voor materialen die strijden om dezelfde bekledingsbudgetten. Met ongeveer 7 kg/m2 ondermijnt een standaard ACP-plaat van 4 mm 3 mm massief aluminium terwijl het een vlakker oppervlak behoudt. Vezelcement en staalplaat dragen dertig tot zeventig procent meer gewicht, wat zich vermenigvuldigt door structurele frames, transportkosten en installatie-uren. Het voordeel wordt groter met de bouwhoogte, waarbij elke kilogram die wordt bespaard op de gevel de belasting op consoles en onderconstructie vermindert. De cijfers beschrijven gewone commerciële constructies, en een zwaardere ACP met huiden van 0,5 mm en een dichte A2-kern klimt richting 8 kg/m2, maar leidt nog steeds de groep. Behandel het gewicht als een screeningcontrole en bevestig vervolgens de huid- en coatingdikte met instrumenten.

Kiezen voor de productielijn achter het blad

Als u panelen koopt, is de lijn erachter net zo belangrijk als de datasheet; als je panelen maakt, is de lijn waar het om gaat. Doorlopende lijnen verbinden huiden en kern onder gecontroleerde hitte en constante knijpdruk. Daarom vertonen hun panelen een strakkere vlakheid en een kleinere spreiding van de afpelsterkte dan batchproductie. Tweerichtingslijnen bedekken en verbinden beide huiden in één keer, waardoor de hantering wordt verminderd en de symmetrie wordt verbeterd, terwijl eenrichtingslay-outs de doorvoer ruilen voor lagere instapkosten. De mogelijkheid om op één lijn te schakelen tussen PE-, B1- en A2-kernchemie bepaalt hoe breed een productassortiment een plant kan bedienen.

Continu versus batch-binding

Batch-bondingpersen kosten minder en zijn geschikt voor kleine oplages, maar elke pauze introduceert opnieuw variatie in temperatuur en druk op de bonding-lijn. Doorlopende lijnen vergen meer investeringen vooraf en belonen fabrieken die lange campagnes op standaardbreedtes uitvoeren. Wanneer u een leverancier evalueert, vraag dan uit welke lijn een geciteerd paneel komt en vraag vervolgens de vlakheids- en afpelgegevens van diezelfde lijn op.

Upstream-apparatuur is ook van belang, omdat de voorbehandeling en de kwaliteit van de coating bepalend zijn voor de hechting en kleurlevensduur; een lijn is slechts zo goed als zijn schoonste fase. Voor een breder overzicht van de betrokken apparatuurcategorieën, zie dit overzicht van de productielijn voor metalen composietpanelen bereik, en voor een gestructureerd beslissingspad, de gids over kiezen voor een hoogwaardige productielijn voor metaalcomposietpanelen behandelt de doorvoer, besturingssystemen en servicevoorwaarden in detail.

Planten die zowel decoratieve als brandwerende segmenten bedienen, hebben vaak een speciale flexibele lijn voor FR-uitvoer:

PE/B1-FR ACP-composietlijn Een flexibele thermische lamineerlijn die PE- en B1 brandwerende aluminium composietpanelen produceert met PLC-besturing en selecteerbare rollaminering, ten behoeve van de hierna beschreven decoratieve en brandwerende segmenten. Bekijk Product →

Waar ACP-bladen hun geld verdienen

ACP-bladen domineren vier brede arena's. De bekleding van gebouwen, inclusief regenschermen, kozijnen en kolomafdekkingen, is de grootste en meest veeleisende, omdat zowel brandvoorschriften als weersgaranties van toepassing zijn. Voor bewegwijzering en bewegwijzering wordt gebruik gemaakt van dunne PE-kernplaten waarbij vervormbaarheid en printkwaliteit belangrijker zijn dan brandwerendheid. Bij interieurdecoratie, van wandbekleding tot plafond, wordt waarde gehecht aan vlakheid en verscheidenheid aan afwerkingen, terwijl transportbakken en industriële behuizingen het gewichtsvoordeel benutten.

Het staafdiagram toont bij benadering een verdeling van de consumptie over deze arena's, gebaseerd op gemeenschappelijke sectorpatronen in plaats van op basis van één gecontroleerd onderzoek. Gevelbekleding neemt veruit het grootste aandeel in, en het is ook het segment waar certificeringen en coatinggaranties echt commercieel gewicht in de schaal leggen. Signage blijft een stabiele volumebasis omdat dunne PE-kernplaten snel worden geleid en afgedrukt. Binnenwerk groeit mee met de renovatiecycli en hergebruikt dezelfde afwerkingspaletten als buitenprojecten. De vraag uit de transportsector en de industrie is qua volume kleiner, maar betaalt vaak meer voor nauwe toleranties. Daarom hebben flexibele lijnen die van kwaliteit kunnen wisselen de neiging om te winnen waar alle vier de segmenten naast elkaar bestaan.

Belangrijkste afhaalrestaurants

De essentie past op één lijst:

1. Lees eerst de kern: PE, FR of A2 bepaalt zowel de prijs als waar de plaat geplaatst mag worden.
2. Controleer de dikte van de huid, de opbouw van de coating en de afpelsterkte met instrumenten, niet met brochures.
3. Geef de voorkeur aan panelen uit doorlopende lijnen met gedocumenteerde vlakheids- en afpelgegevens.
4. Stem de kern af op de toepassing: interieurs tolereren PE, hoogbouwgevels vereisen A2.
5. Voor fabrikanten zorgt de flexibiliteit tussen kernkwaliteiten ervoor dat één productiemiddel meerdere productmarkten wordt.

Of u nu panelen specificeert of produceert, dezelfde logica is van toepassing: de kern definieert het product en het proces achter de plaat bepaalt de kwaliteit die u kunt bewijzen.
