Brandwerendheid van aluminium composietpanelen: A2-, B1- en B2-kwaliteiten uitgelegd

Toen een gevelaannemer een levering aluminium composietpanelen ontving met een A2-certificaat op papier, faalden de panelen ter plaatse alsnog omdat de kern zichtbaar polyethyleen was toen de rand werd opengetrokken. Die ene inspectie legde een kloof bloot tussen papierwerk en realiteit. De conclusie zou elke koper als leidraad moeten dienen: A2-panelen met minerale kern dragen niet significant bij aan brand, B1-vlamvertragende panelen zijn bestand tegen ontbranding maar branden onder langdurige blootstelling, en standaard polyethyleen kernpanelen smelten, ontbranden en versnellen de vlamverspreiding. In dit artikel wordt uitgelegd wat dat gedrag bepaalt, hoe de A2-, B1- en B2-classificaties worden gemeten en waarom de productielijn de echte garantie is achter elk brandclassificatiecertificaat.

Wat bepaalt de brandwerendheid van een aluminium composietpaneel

Een ACP-paneel is een sandwich van twee dunne aluminiumhuiden en een polymeerkern. De aluminium huid smelt bij ongeveer 660 graden Celsius, maar er komt tijdens de verbranding geen noemenswaardige warmte vrij. De kern is de component die het brandgedrag controleert.

• Kernformulering: standaard polyethyleen, vlamvertragend polyethyleen of een met mineralen gevulde, onbrandbare verbinding
• Kernuniformiteit: consistent mengen en vullen over de volledige breedte van het paneel
• Hechtsterkte: de lijm moet hitte overleven en voorkomen dat de huid vroegtijdig loslaat
• Huiddikte: dikkere huiden vertragen het vlamcontact met de kern, maar veranderen de brandclassificatie niet

Het praktische gevolg is eenvoudig. Twee panelen met identieke aluminiumhuiden kunnen zich bij brand totaal anders gedragen als hun kernen verschillend zijn. Dit is de reden waarom het gesprek over brandwerendheid moet beginnen bij de kern en moet eindigen bij het productieproces.

A2-, B1- en B2-brandclassificaties uitgelegd

Brandclassificaties worden gedefinieerd door reactie op brandtests in plaats van door marketingtaal. In Europa is de referentie EN 13501-1. In China is de referentie GB/T 8624. Beide systemen evalueren de warmteafgifte, vlamverspreiding, rookproductie en vlammende druppels, en wijzen het paneel vervolgens toe aan een klasse.

A2 is niet simpelweg een betere B1. De A2-test vereist een zeer lage totale warmteafgifte, een lage piekwarmteafgifte en geen vlammende druppels. B1 laat nog steeds verbranding toe, maar beperkt de snelheid waarmee de vlam zich over het paneel verspreidt. In de praktijk kunnen A2-panelen op gevels worden geïnstalleerd zonder extra brandwerende lagen, terwijl B1-panelen in veel landen spouwmuren en brandstoppen tussen verdiepingen vereisen.

De testgegevens lezen: de zuurstofindex en de warmteafgiftesnelheid beperken

Twee cijfers geven een snel en eerlijk beeld van een paneelkern voordat deze een gebouw binnengaat. De eerste is de beperkende zuurstofindex. De tweede is de piekwarmteafgiftesnelheid van een kegelcalorimetertest. Beide komen voor in de testdocumentatie die bij elke brandwerende ACP-voorziening moet worden gevoegd.

Beperking van de zuurstofindex door kernmateriaal

De beperkende zuurstofindex geeft de minimale zuurstofconcentratie aan waarin een materiaal blijft branden nadat de ontstekingsbron is verwijderd. Normale lucht bevat ongeveer 21 procent zuurstof, en dat is precies de reden waarom een ​​standaard polyethyleen kern met een LOI van 18 gemakkelijk brandt bij een kamerbrand. Een B1-vlamvertragende kern bereikt doorgaans een LOI van 30 tot 35, wat betekent dat deze een zuurstofrijke atmosfeer nodig heeft om te blijven branden en gewoonlijk vanzelf zal doven als de vlam is verdwenen. Een minerale A2-kern bereikt LOI-waarden boven de 60, zodat deze de verbranding niet ondersteunt bij welke zuurstofconcentratie dan ook die beschikbaar is bij een brand in een gebouw. Dit ene cijfer verklaart het grootste deel van het praktische verschil tussen de drie productniveaus voordat er zelfs maar een grootschalige test is gepland.

Warmteafgiftesnelheid in de loop van de tijd

Deze curven laten zien hoe snel het kernmateriaal warmte afgeeft tijdens een kegelcalorimetertest bij een stralingsintensiteit die vergelijkbaar is met die van een zich ontwikkelende kamerbrand. De standaard PE-kern bereikt binnen twee minuten na blootstelling een maximale warmteafgifte van ongeveer 650 kilowatt per vierkante meter. De B1-vlamvertragende kern piekt op ongeveer 300 kilowatt per vierkante meter, wat minder is dan de helft van de PE-piek, maar nog steeds een aanzienlijke bijdrage levert aan brand. De minerale A2-kern blijft gedurende de gehele test onder de 60 kilowatt per vierkante meter, dus van A2-panelen wordt gezegd dat ze een verwaarloosbare bijdrage leveren aan brand. De piekwarmteafgifte regelt de verticale vlamverspreiding op een gevel, en het verschil tussen de drie curven is het verschil tussen een ingeperkte brand en een brand die zich omhoog verplaatst door de gebouwschil.

Waar elke brandklasse vereist is

Bouwvoorschriften gebruiken brandclassificatie om de gevolgen van een brand te beperken, en de vereiste klasse stijgt met de hoogte van het gebouw, de belasting van de bewoners en de moeilijkheidsgraad van de evacuatie. In het onderstaande diagram wordt een vijfpuntsschaal gebruikt om de minimumvereiste per toepassing weer te geven.

Het diagram past een vijfpuntsschaal toe op geselecteerde bouwtoepassingen. Hoge gevels en transportstations bevinden zich op het maximale niveau omdat verticale vlamverspreiding het belangrijkste levensveiligheidsrisico is. Ziekenhuizen en scholen vereisen in de meeste gereguleerde markten een A2-klasse omdat er onder de bewoners mensen zijn die niet zelf kunnen evacueren. Laagbouw commerciële gebouwen accepteren soms B1-klasse, maar alleen als het gevelontwerp spouwmuren en brandstops toevoegt. Interieurdisplays en tijdelijke tentoonstellingen hebben de laagste drempel, maar zelfs daar is een B1-kern veiliger als er verlichtingskabels en stekkerdozen in de buurt zijn. De schaal is een vereenvoudiging, maar weerspiegelt de logica van codes als EN 13501 en GB/T 8624.

Vergelijking van A2-, B1- en standaard PE-kernpanelen

De beslissing gaat zelden over het kiezen van het veiligste materiaal op zichzelf. Het gaat om het afstemmen van het paneel op het bouwrisicoprofiel en het budget. Het onderstaande radardiagram vergelijkt de drie kerntypen op basis van zes criteria.

Het radardiagram vergelijkt A2-, B1- en standaard PE-kernen op basis van zes criteria die zowel veiligheids- als commerciële beslissingen beïnvloeden. A2 is toonaangevend op het gebied van brandveiligheid en milieuprestaties omdat de minerale kern niet brandt en minder rook produceert. B1 wint het op het gebied van vervormbaarheid en kosten, en daarom blijft het een populaire keuze voor binnenbekleding en bewegwijzering. Standaard PE is het gemakkelijkst te snijden, te vouwen en te vormen en het goedkoopste te vervaardigen, maar door de zwakke brandprestaties is het in de meeste rechtsgebieden van buitenmuren verwijderd. De vorm van elke polygoon laat zien dat geen enkele kern op elke as het beste is, dus de koper moet de paneelkwaliteit afstemmen op het risicoprofiel van het gebouw. In de praktijk is A2 verplicht als de levensveiligheid in het geding is, en PE is alleen acceptabel als het ontstekingsrisico laag is en de ontsnappingsafstanden kort zijn.

Waarom de productielijn bepaalt of het certificaat waar is

Classificaties A2 en B1 zijn alleen geldig als het paneel in een stabiel en gecontroleerd proces wordt geproduceerd. De minerale kern bij een A2-paneel moet gelijkmatig over de plaatbreedte verdeeld zijn. Als de kernformulering van rol tot rol varieert, variëren de brandprestaties daarmee. Een lijn die is omgebouwd van de standaard PE-productie behoudt mogelijk niet het temperatuurprofiel, de mengprecisie en de drukinstellingen die vereist zijn voor een A2-kern.

Dit is de reden waarom serieuze paneelfabrikanten hun A2-lijnen scheiden van hun PE-lijnen en de omschakelingsprocedures documenteren. De brandklasse leeft zowel in het productieproces als in de chemie van de kern. Een lijn die is gebouwd voor A2-uitvoer omvat precisiedosering, inline afpeltesten en diktecontrole die een lijn voor algemene doeleinden niet kan bieden.

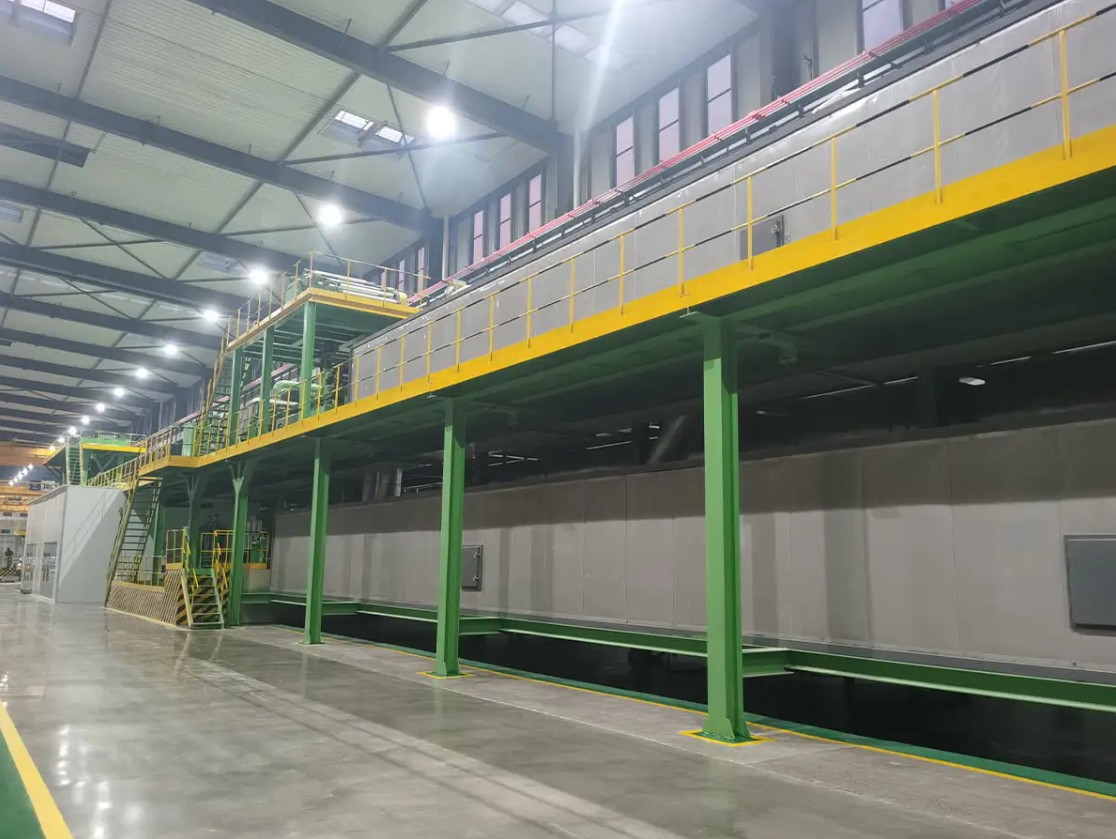

A2-laminaatlijn van metaalcomposietpaneel met infraroodverwarming Deze doorlopende lamineerlijn is speciaal ontworpen voor brandwerende A2-panelen, waarbij de voorbereiding van de kern wordt gescheiden van het lamineren om de investering te vereenvoudigen. De derde generatie infraroodoven verlaagt het energieverbruik met meer dan 50%, waardoor het een praktische keuze is voor een consistente productie met hoog rendement. Bekijk Product →

Wanneer panelen worden geproduceerd op een lijn die voor de soort is ontworpen, wordt het certificaat een verklaring over het lopende proces in plaats van een eenmalige test. Dit is het verschil tussen het passeren van een willekeurige batch en elke batch die aan dezelfde norm voldoet.

Waar u op moet letten bij de aanschaf van brandwerende ACP-panelen

Kopers zijn vaak verrast dat dezelfde kwaliteitsnaam zeer verschillende kwaliteitsniveaus kan dekken. De volgende controles zullen een echt brandwerend paneel onderscheiden van een paneel met een nieuw label.

1. Vraag het originele testrapport op en vergelijk de plaatbeschrijving, dikte en kerndichtheid met de geleverde goederen.
2. Bevestig dat de leverancier produceert op een lijn die is ontworpen voor de A2- of B1-kern, en niet op een aangepaste PE-lijn.
3. Trek een monster van ten minste drie verschillende spoelen open en controleer de kernkleur, dichtheid en uniformiteit.
4. Vraag voor elke productierun het batchrapport op van de dosering van vlamvertragende additieven.
5. Stuur monsters van verschillende productiedata naar een onafhankelijk laboratorium voor verificatietests.

Een certificaat is een momentopname van één test op één set panelen. Uniformiteit tussen batches is een eigenschap van de productieapparatuur, niet van het certificaat. Als een leverancier geen gecontroleerde dosering, temperatuurregistratie en inline kwaliteitscontroles kan laten zien, is het A2-label niet betrouwbaar.

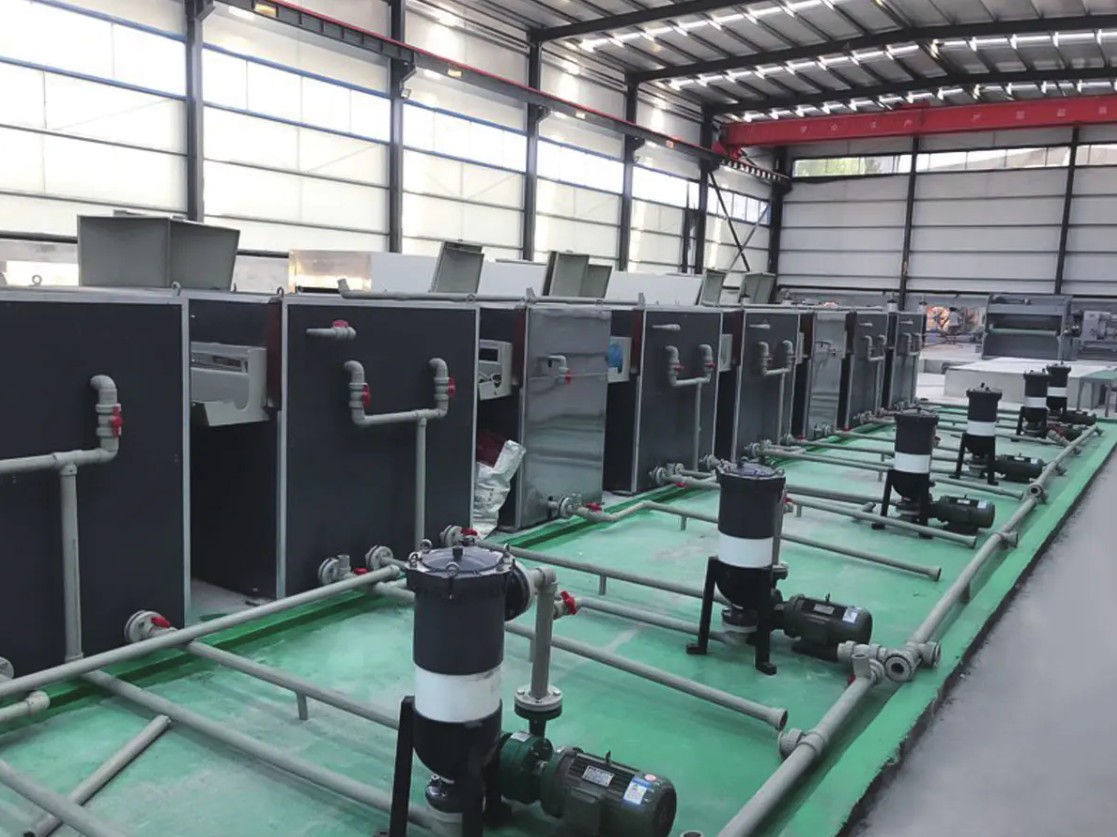

Geïntegreerde productielijn voor A2-spoelen en composietpanelen Deze productielijn combineert minerale kern, lijm en metalen huiden in één continu proces, ter ondersteuning van de nauwkeurige controle die nodig is voor kwaliteitscertificering. Het is een belangrijke investering voor fabrikanten die de A2-markt betreden met betrouwbare batch-tot-batch-uniformiteit. Bekijk Product →

Voor paneelproducenten die van plan zijn de A2-markt te betreden, is de productielijn voor A2-spoelen de belangrijkste investering, omdat deze de minerale kern, lijm en aluminiumhuiden in één continu proces integreert met de precisie die kwaliteitscertificering vereist.

De productielijn afstemmen op de beoogde brandklasse

Zodra de vereiste kwaliteit is bevestigd, is de volgende vraag of de paneelproducent een lijn met één kwaliteit of een flexibele lijn nodig heeft. De productie van A2-spoelen verloopt op een stabiele snelheid met een minerale kern die nauwkeurige spanningscontrole vereist. B1-productie verloopt op een ander temperatuurprofiel omdat vlamvertragend polyethyleen een andere smeltvloei heeft. Een lijn die claimt beide kwaliteiten te produceren, moet voor elke configuratie afzonderlijk worden gevalideerd.

Dual-grade A2/B1 metaalcomposietpaneelproductielijn Deze flexibele lijn schakelt tussen geëxtrudeerde PE/B1-kernen en anorganische A2-kernen met behulp van een mobiel platform, waardoor één machine zowel hoogbouw- als laagbouwmarkten kan bedienen. Het biedt een snelle omschakeling en vermindert de kapitaalbehoeften voor producenten die zich richten op meerdere brandclassificaties. Bekijk Product →

De A2/B1-tweerichtingslijn geeft een producent de flexibiliteit om het kernmateriaal en de uitvoerkwaliteit te wijzigen zonder een aparte machine te kopen. Dit is handig voor paneelfabrikanten die zowel hoogbouw- als laagbouwmarkten bedienen. De gids voor het kiezen van een hoogwaardige productielijn voor metaalcomposietpanelen behandelt de jaarlijkse productie, de omsteltijd en de verwerking van kernmateriaal in meer detail.

Brandwerendheid begint bij de kern en eindigt bij de productielijn

De brandwerendheid van aluminium composietpanelen is een meetbare, standaard gedefinieerde eigenschap die begint bij de kernformulering en eindigt bij de discipline van de productielijn. A2 is de enige kwaliteit die in praktische zin niet-brandbaar mag worden genoemd. B1 is een ernstig maar beperkt veiligheidsniveau. Standaard PE-panelen mogen niet worden gebruikt als evacuatie of verticale vlamverspreiding een probleem is.

Kopers die het testrapport verifiëren, de beperkende zuurstofindex en de warmteafgifte vergelijken en de productielijn controleren, zullen niet verrast worden door de volgende inspectie ter plaatse. Als de panelen op de vrachtwagen dezelfde kwaliteit hebben als het certificaat, is het risicoprofiel van het gebouw precies wat de architect bedoelde.

Neem contact op met ons engineeringteam om de A2- en B1-lijnvereisten, de levering van kernmateriaal en de technische acceptatiecriteria te bespreken voordat u uw apparatuurplan voltooit.
